Stay cool – effizientes Thermo-Management durch präzise CFD-Simulation mit Simerics​

Simerics-MP+ verwendet die Finite-Volumen-Methode (FVM) auf einem automatisiert erstellten, numerisch nahezu optimalen hexaeder dominierten Gitter (binary tree mesher). Das steigert die Konvergenzrate und Lösungsgenauigkeit. Über Interfaces, sogenannte Mismatched Grid Interfaces (MGI), können unterschiedliche Gitter verbunden werden. MGIs können rotierende und stillstehende Volumen oder strukturierte und unstrukturierte Gitter miteinander verknüpfen. Damit bekommt der Nutzer eine hohe Flexibilität in der Gittergenerierung. Dank der exzellenten Massen-, Volumen- und Energieerhaltung der MGI Technologie werden die hohen Anforderungen an die Genauigkeit erfüllt. Unsere Solvertechnologie kann von der Kriechströmung bis hin zur Überschallströmung alle Geschwindigkeitsbereiche abdecken. Dabei können auch nicht-newtonsche Fluide, sowie variable Stoffdaten, Kompressibilität oder beispielsweise Realgaseffekte betrachtet werden. Durch die anwenderfreundliche Integration aller Teilschritte –Preprocessing, Simulation und Postprocessing– in eine einzige graphische Benutzeroberfläche (GUI) und einem intelligenten Template-Ansatz für verschiedene Anwendungen, wird Ihr Workflow um ein Vielfaches beschleunigt. Abgerundet wird das Softwarepaket durch die hohe Skalierbarkeit unserer modernen MPI Parallelisierung.

Unsere CHT-Technologie ermöglicht die detailgetreue und verlässliche Simulation der Wärmeübertragung zwischen Fluiden und Festkörpern unter Berücksichtigung nahezu aller geometrischen Details.

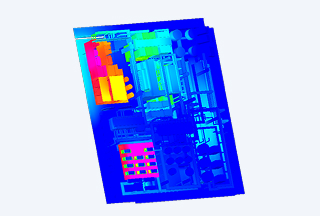

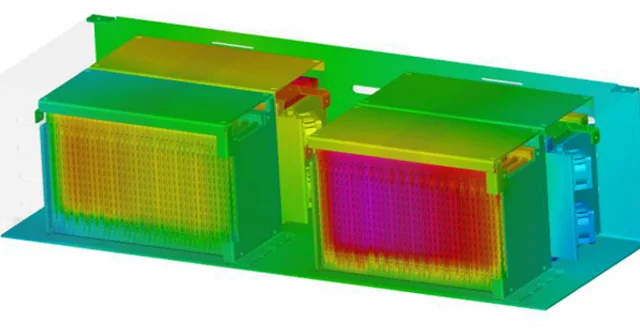

Sie gewinnen klare Einblicke in die Temperaturverteilung von Fluid und Festkörper. Dies ermöglicht Ihnen, thermische Schwachstellen im Design frühzeitig zu erkennen und mit gezielten Gegenmaßnahmen zu beheben

Der automatisierte Netzgenerator von Simerics erstellt auf Knopfdruck in wenigen Minuten präzise und hocheffiziente Hexaeder-Netze. Er passt die Zelldichte lokal an die Geometrie an und zeichnet sich besonders durch seine Robustheit aus: Selbst unsaubere oder lückenhafte CAD-Daten werden ohne zeitaufwendige Vorbearbeitung zuverlässig vernetzt.

Die automatische Netzerstellung ermöglicht die Generierung der Festkörper- und Strömungsdomänen für die konjugierte Wärmeübertragung in einem einzigen Arbeitsschritt. Dadurch werden komplexe CHT-Simulationen spürbar vereinfacht, da die Gitter für Fluid- und Feststoffbereiche sowie allen Interfaces vollautomatisch und ohne manuelle Zwischenschritte erstellt werden.

Die innovative Behandlung der Turbulenz in Simerics-MP+ ermöglicht es auch Nicht-Experten, turbulente Strömungen zielsicher abzubilden. Mithilfe unseres validierten Turbulenzmodells ersparen Sie sich das leider oft notwendige und zeitaufwändige “cooking the solution” durch Tuning bei der Turbulenzmodellierung. Bei uns ist keine Optimierung des Gitters auf y+ notwendig, um genaue Ergebnisse zu erhalten.​

Sie müssen sich nicht um die Details der Turbulenzmodellierung kümmern und können sich stattdessen auf Ihre Fragestellung konzentrieren. Sparen Sie sich das lästige Korrigieren des Gitters auf einen bestimmten y+ Zielwert.​

Unser validiertes Volume-of-Fluid-Modell (VoF) vereint die explizite Handhabung freier Oberflächen mit einem hochauflösenden Interface-Capturing-Algorithmus. Dies ermöglicht Ihnen schnelle Mehrphasensimulationen bei präzise definierten Phasengrenzen. Die äußerst robuste Implementierung garantiert selbst bei langen Simulationen maximale Stabilität, minimale Dissipation und belastbare Ergebnisse. Grundlage dieser hohen Performance ist die herausragende Erhaltung von Masse, Volumen und Energie für sämtliche Phasen.

Unser robuster VoF Algorithmus liefert Ihnen Lösungen, wo andere CFD Tools an Ihre Grenzen kommen. Er zeichnet sich durch eine geringe numerische Dissipation aus und ist schneller als vergleichbare Konkurrenzprodukte.

Simerics-MP+ zeichnet sich durch eine durchgängige Software-Architektur aus.

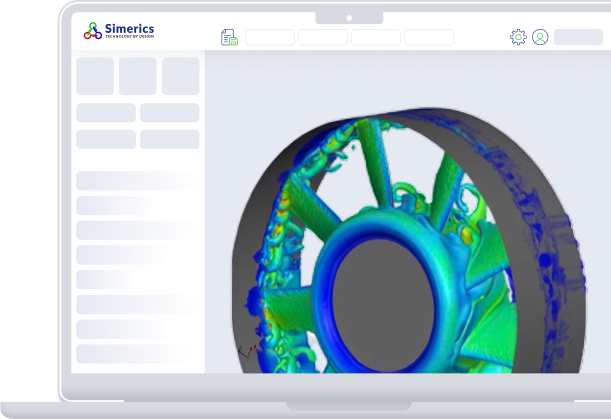

Eine All-in-One-Benutzeroberfläche ersetzt hier den üblichen unübersichtlichen Mix aus verschiedenen Programmen für Vernetzung, Solver und Postprocessing. Dies eliminiert die hohen Lizenz- und Wartungskosten separater Einzeltools und reduziert den Schulungsaufwand für Ihre Mitarbeiter auf ein Minimum. So können sich Ihre Teams ganz auf das Engineering konzentrieren, anstatt Zeit und Budget für die Verwaltung verschiedener Software-Werkzeuge aufzuwenden.
